| 브랜드 이름: | FLRT |
| 모델 번호: | 13 5/8" FSG517G |
| 모크: | 1~5pcs |
| 공급 능력: | 내무반 당 300pcs |

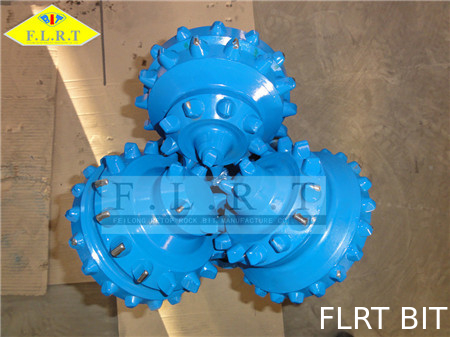

13 5/8" FSG515G의 TCI 조금, 밀봉된 롤러 베어링, Tricone 롤러 조금, 강화된 계기 보호
제품 명세서
비트 크기: 13의 5/8 인치 (346.1mm)
IADC: 515
시리즈: FSG
이 유형: (TCI) 텅스텐 탄화물 삽입
연결: 6 5/8 인치 API REG PIN
분사구: 3개의 제트기 (옆) 분사구
유효한 크기
3 7/8inch에서 36inch에
신청을 위한 추천된 드릴링 모수
| 유형 & IADC 부호 | 415 |
435 445 |
515 525 |
535 545 |
615 625 |
635 | |
| WOB | KN/mm (조금 Dia.) | 0.35~0.95 | 0.35~0.95 | 0.4~0.7 | 0.4~0.7 | 0.45~1.1 | 0.5~1.2 |
| Lb/in. (조금 Dia.) | 2000~5428 | 2000~5428 | 2285~4000 | 2285~4000 | 2571~6285 | 2857~6857 | |
| 회전 속도 (Rpm) | 150~60 | 150~60 | 140~80 | 120~80 | 110~60 | 100~50 | |
위 도표는 일반적으로 이용 가능한 크기 및 유형을 대표합니다, 우리는 이 명부에 나타나지 않는 바위 조금의 다른 크기 그리고 유형을 일으킵니다. 정보 더를 위해 저희에게 연락하십시오.
롤러 콘 조금 콘 디자인
모든 3개의 콘에는 동일한 모양이 있습니다 라는 것 말고는 아니오 1 콘에는 창 점이 있습니다. 콘의 디자인에서, 결정될 기본적인 요인의 한개는, 전표 또는 핀 각입니다. 전표 각은 전표의 축선과 수평한 것 사이에서 형성됩니다. 함께 적합했기 모든 3개의 콘이, 전표 각 조금의 외부 윤곽선을 지정하기 때문에. 너무 크은 각의 사용은 콘의 직경을 증가하고 연약한 대형 조금을 위해 가장 적당합니다. 이것이 콘 크기를 증가시키더라도, 계기 끝은 조금 교련에게 계기 구멍을 지키기 위하여 안으로 주어져야 합니다.
전표 각에 영향을 미치는 1개의 중요한 요소는 (1 콘의 이의 도가머리가 다른 사람의 강저로 확장하는) i.e의 정도 거리입니다 그물에 걸리고는 또는 interfit. interfit 양은 조금 디자인의 몇몇 양상에 영향을 미칩니다.
1. 그것은 이 깊이를 위한 증가한 공간, 방위를 위한 공간 더 및 더 중대한 콘 간격을 허용합니다
2. 그것은 강저의 기계 청소를 허용해, 조금 balling를 방지하는 것을 따라서 돕
3. 그것은 1개의 콘이 구멍의 센터의 맞은편에 효력을 응어리를 빼는 것을 막기 위하여 늘이도록 공간을 제공합니다
4. 그것은 콘 공전을 증가해서 콘의 절단 활동을 돕습니다.
